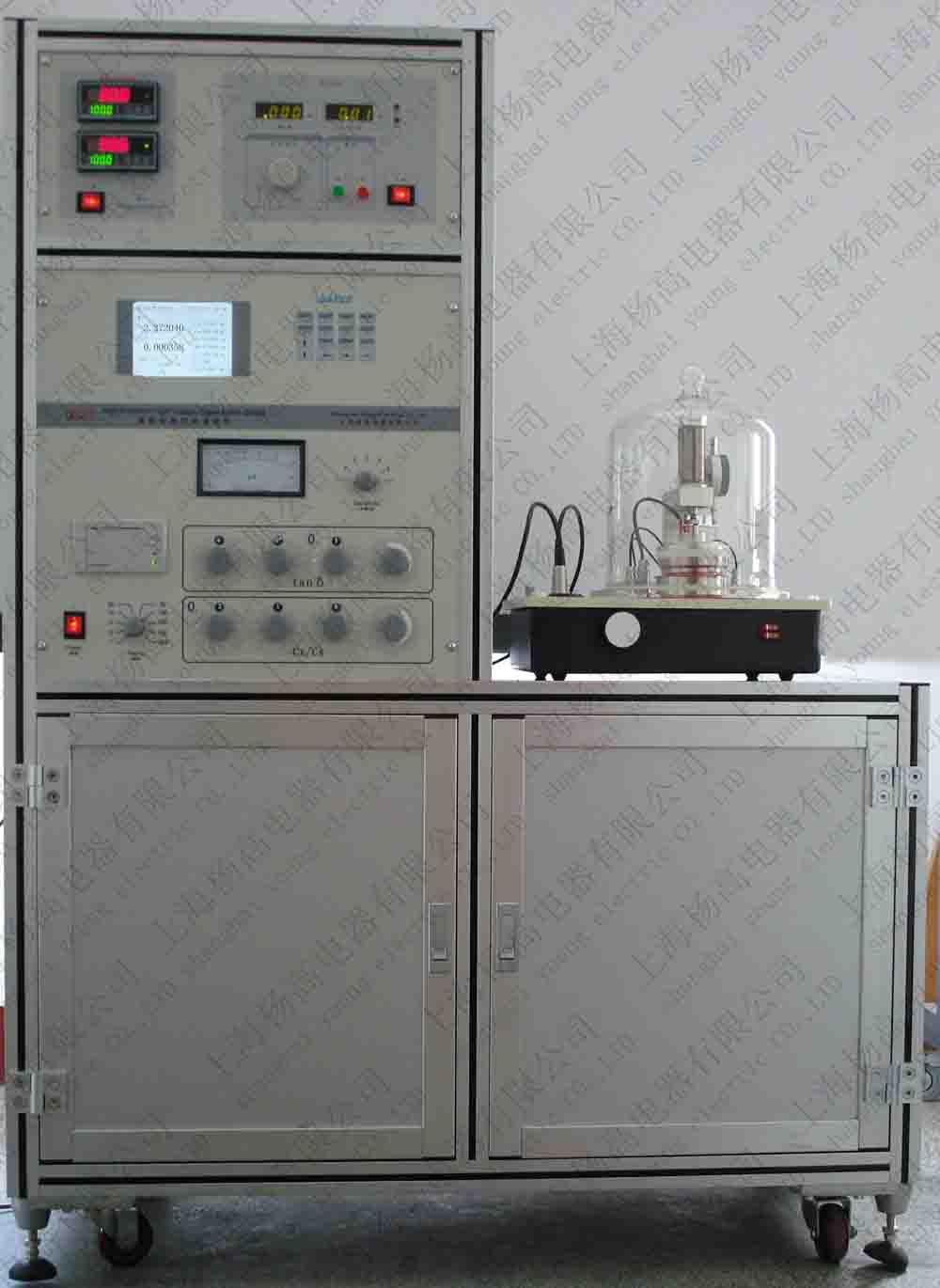

QS87型介损及介电常数测量系统
测量系统由下列部分组成
QS87型高精密高压电容电桥
QS87型高精密高压电容电桥采用电流比较仪的原理，具有操作方便可靠、测量精度高、读数位数多、线性度好，不受环境湿度影响，仪器显示采用大屏幕TFT，可显示电容值Cx、介损值tgδ、试验电压Upk/√2、电感量Lx、品质因数Q、测试电流Ix、材料的介电常数ε、测试电源频率fx、视在功率S、有效功率P、无功功率Q等，它不仅能测电容器的电容量、介损量，还能测量电抗器的电感量和Q值及固体材料和液体材料的介质损耗和介电常数，还有前时钟的显示，具有精度高、稳定性好等优点，操作方便、用途广泛。它在测量上具有很高的比率精度和稳定性，这是一般西林电桥、高压介损仪不能达到的。适宜于在高电压下测量电力电缆、高压套管、电力电容器、电抗器、互感器等高压电力设备的电容量及损耗角正切值tgδ，以及各种固体或液体绝缘材料的介电常数（ε）及介损值tgδ，也可测量高压变压器或电压互感器的比差和角差。电桥可外接电流互感器以扩大量程，测量大的电力电容器时本电桥为四端测量具有引线补偿装置，使测量精度提高，消除接线电阻引起的附加误差。本电桥还可测量电抗器的电感量及Q值。量程扩展器（供选购）能使主桥体的电容比从1000：1扩大到106：1。
QS30型高精密高压电容电桥
QS30型高精密高压电容电桥是采用电流比较仪的原理，结合计算机数据处理，具有操作方便可靠、测量精度高、读数位数多、线性度好，不受环境影响，仪器内部的计算机能自动对测试数据进行处理，直接在面板上显示电容值及介损值tgδ和测试电压及流经标准电容的电流（Is），并可通过打印机将测试结果打印出来或通过RS232接口将测试结果传给电脑等优点。电桥可与各类高压标准电容器配合组成高压电容电桥，适宜于在高电压下测量电力电缆、高压套管、电力电容器、互感器等高压电力设备的电容量及损耗角正切值tgδ，以及各种固体或液体绝缘材料的介电常数（ε）及损失角正切值，也可测量高压变压器或电压互感器的比差和角差，还可测量电抗器的电感量及Q值，精度高、稳定性好、操作方便、用途广泛的高精密高压电桥。电桥可外接电流互感器（QS30-3）以扩大量程，测量大电容时本电桥为四端测量具有引线补偿装置，使测量精度提高，消除接线电阻引起的附加误差。量程扩展器能使主桥体的电容比从1000：1扩大到106 ：1。
QS37型高压电桥
QS37型高压电桥主要用于测量高压工业绝缘材料的介质损失角的正切值及电容量。其采用了西林电桥的经典线路。电桥由桥体、指另仪、跟踪器组成，本电桥特别适用测量各类绝缘油和绝缘材料的介损（tgδ）及介电常数（ε）。
QS37a型高压电容电桥
QS37a主要用于测量高压工业绝缘材料的介质损失角的正切值及电容量。其采用了西林电桥的经典线路。主要可以测量电容器、互感器、变压器等各种电工油及各种固体绝缘材料在工频高压下的介质损耗（tgδ）和电容量（ Cx）以，其测量线路采用“正接法”即测量对地绝缘的试品。由于电桥内附有一个2500KV的高压电源及一台高压标准电容器，并将副桥和检流计与高压电桥有机的结合在一起，所以本电桥特别适应测量各类绝缘油和绝缘材料的介损（tgδ）及介电常数（ε）。 桥体本身带有5kV/100pF标准电容，测量材料介损更为方便。 桥体内附电位跟踪器及指另仪，外围接线及少。 桥体采用了多样化的介损测量线路。
