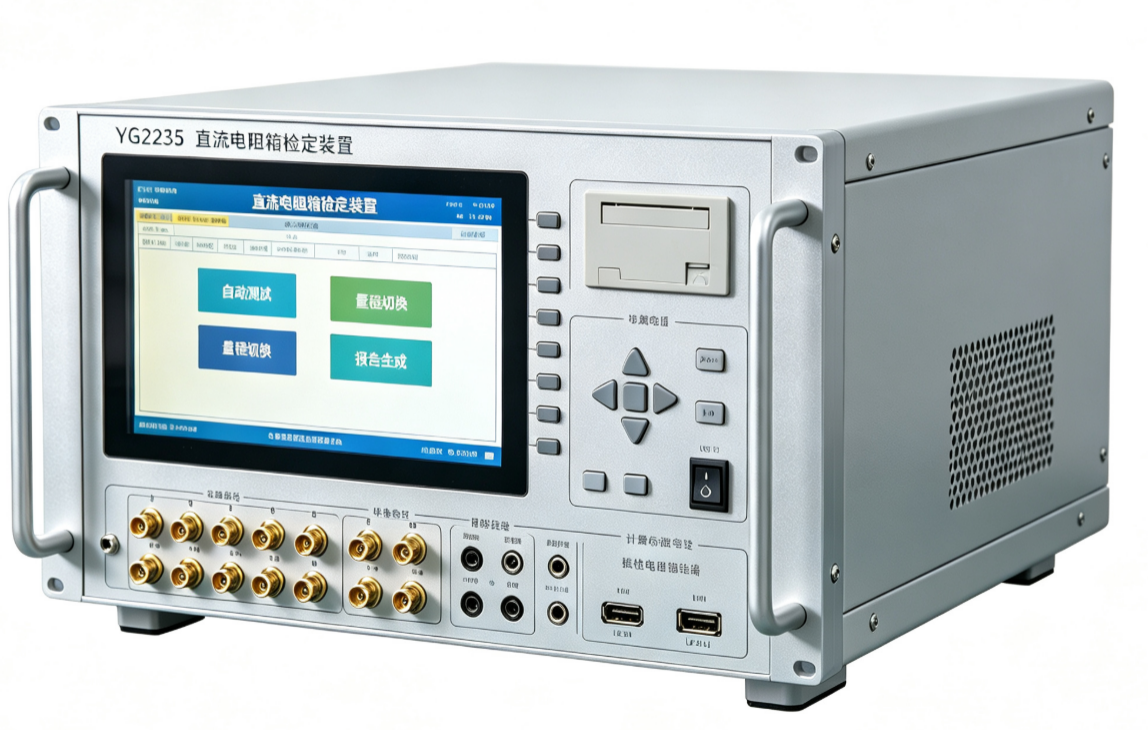

YG2235直流电阻箱、电桥检定装置
|
简介
 YG2235直流电阻箱、电桥检定装置是上海杨高自主研发的一体化全自动电阻计量检定设备，专为各类直流标准电阻箱、便携式精密电阻箱、实验室直流电阻电桥开展示值误差检定设计。设备集成高精度测量主机、程控切换矩阵、自动数据采集系统，完全符合JJG982《直流电阻箱》、JJG506《直流电阻电桥》国家计量检定规程要求。一键启动全量程自动检定，自动完成数据计算、误差判定、原始记录留存，可直接导出合规电子版检定校准报告。
内置程控多路切换矩阵，自动遍历电阻箱全部十进制档位，无需人工更换接线。标准电阻与被检电阻箱可同时固定接线，无需反复拆装。自动正反向电流两次测量取平均值，低值电阻（0.0001Ω）测量稳定性大幅提升。内置国家规程配套计算逻辑，自动判定合格/不合格，生成合规校准报告。
核心技术参数：
| 参数项 |
指标 |
| 检定覆盖量程 |
0.0001 Ω ~ 10 MΩ，覆盖低阻/中阻/高阻全档位 |
| 整机测量准确度 |
0.001%，满足0.01级及以下各等级电阻箱溯源检定 |
| 工作模式 |
全流程全自动测试，自动正反电流测量消除热电势 |
| 标准外接接口 |
独立四端标准电阻接入端子，可同时连接参考标准电阻与被检电阻箱 |
| 测量接线方式 |
标准四端测量法，消除引线电阻、接触电阻系统误差 |
| 报告输出 |
内置检定报告模板，自动计算示值误差/允许误差/修正值，支持Word/Excel导出 |
| 通信配置 |
USB、LAN，支持上位机远程控制与数据批量导出 |
| 使用环境 |
温度 18℃~28℃，湿度 20%~70% RH（无凝露）；供电 AC220V 50Hz |
典型应用
| |
（1）各级法定计量技术机构：直流电阻箱周期强制检定、量值传递 |
| |
（2）电力、轨道交通检测实验室：现场精密电阻、校验电阻箱校准 |
| |
（3）仪器生产厂家：电阻箱、直流电阻电桥出厂全检 |
| |
（4）军工、航天计量实验室：高精度标准电阻器具内部溯源校准 |
| |
（5）高校、科研院所电学计量实验室教学与量值比对实验 |
